雙壁波紋管：管壁截麵為雙層結構，其內壁光滑平整，外壁等距排列的具有梯形中空結構的管材。公稱直徑（DN）：管材的公稱直徑，分內徑係列和外徑係列兩類同時執行。

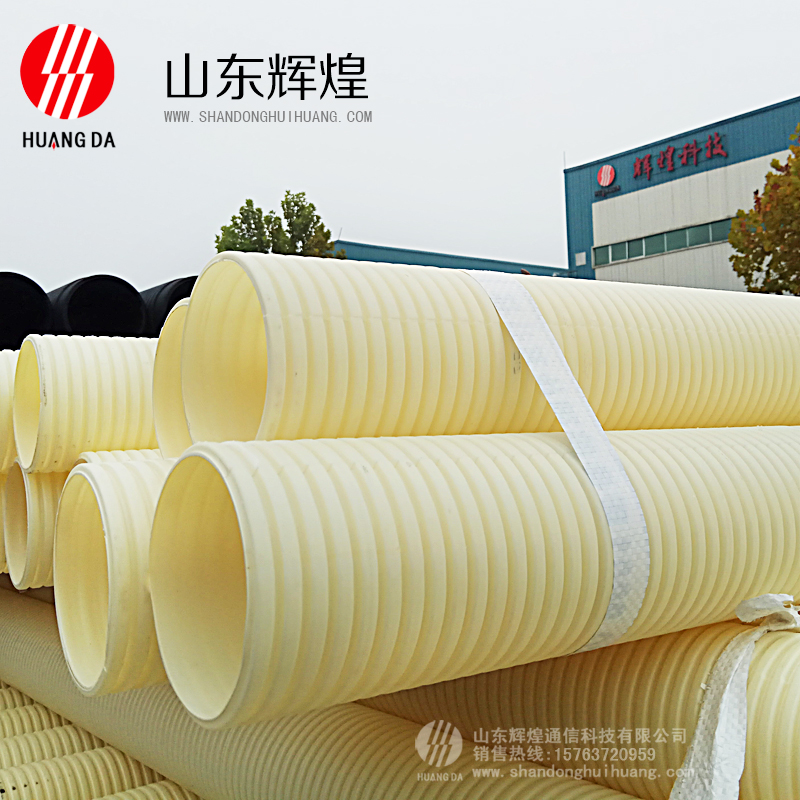

pvc 雙壁波紋管是以硬聚氯乙烯為主要原料，pvc 雙壁波紋管分別由內、外擠出，一次成型，內壁平滑，外壁呈梯形波紋狀，內外壁之間由夾壁空心的塑料管材。
應用領域用途
1 市政工程 可用於排水、排汙管
2 建築工程 用於建築 物雨水管、地下排水管、排汙管、通風管等
3 電氣電信工程 可用為各種動力電纜 的保護管
4 鐵路、公路通信 用為通信電纜、光纜的保護管
5 工業 pvc 雙壁波紋 管廣泛用於化工、醫藥、環抱等行業的排汙水管
6 農業、園地工程 用於農田、果 園、茶園以及林帶排灌
7 道路工程 pvc 雙壁波紋管用作鐵路、高速公路的滲、排水 管
8 礦場 pvc 雙壁波紋管可做礦井通風、送水排水管
管道敷設
1 、一般規定
管道應敷設在原狀土地基或經開槽後處理回填密實的地層上，管道在車行道下管頂覆土厚度不小於0.7米。
管道應直線敷設， 需利用柔性接口折線敷設時，管道每個承接口處相對轉角一般情況下不得大於1.5° 。
排水管道工程可同槽施工，但應符合一般排水管同槽敷設設計、施工的有關規定。
管道穿越鐵路、高等級道路路堤及有障礙的構築物時，應設置鋼筋混凝土、鋼、鑄鐵等材料製作的保護套管，套管內徑應大於波紋管外徑0.2m以上，管道與套管之間的端部處空間用填料填塞。
管道基礎的埋深低於建（構）築物基礎底麵時，管道不得敷設在建（構）築物基礎下地基擴散角受壓 區以內。
地下水位高於開挖溝槽槽底高程的地區，施工時應采取降底地下水位的措施，防止溝槽失穩。地下水位應降至槽底最低點以下0.3m ～ 0.5m方可進行管道安裝。回填的全部過程中，不得停止降低地下水。
2 、管道安裝
鋪管前，應對管材進行逐節檢查，不符合質量標準的管材不得使用。
管道現場搬運和安裝一般可采用人工進行。但必須輕抬輕放，嚴禁直接在地麵拖拉。
管道應直線敷設，遇到特殊情況需利用柔性接口折線敷設時，相鄰兩節管縱軸線的充許轉角應由管材製造廠提供。
管道安裝可采用人工。槽深不大時可由人工抬管入槽。槽深大於3m時可用非金屬繩索溜管入槽，依 次平穩地放在砂礫基礎管位上。嚴禁用金屬繩索勾住兩端管口或將管材自槽邊翻滾入槽內。
承插口管安裝，在一般情況下插口應與水流方向一致，由低點向高點依次安裝。
管材長短的調整，可用手鋸切割，但斷麵應垂直平整，不應有損壞。
3 、橡膠圈接口應遵守以下規定：
A 、接口前，應先檢查膠圈是否配套完好，膠圈的位置應安裝在插口第二與第三個波紋之間的槽內。
B 、接口作業時，應先將承口（或插口）的內（外）工作麵用棉紗清理幹淨，不得有泥土等雜物，並在承口內工作麵塗潤滑劑， 然後立即將插口端的中心對準承口的中心軸線就位。 插口插入承口時可用人力， 也可在管端部設置木檔板，用撬棍使安裝的管材沿著對準軸線徐徐插入承口內，逐節依次安裝。嚴禁采用 施工機械強行推頂管子插入承口。
C 、管道必須插至承口根部。
4 、回填要求
1 、管道安裝驗收合格後應立即回填，至少應先回填到管頂上一倍管徑高度。
2 、溝槽回填從管底基礎部位開始到管頂以上 0.5m 範圍內，必須用人工回填。嚴禁用機械推土回填。
3 、管頂 0.5m 以上部位的回填，可采用機械從管道軸線兩側同時回填、夯實或碾壓。
4 、 回填土過程中溝槽內應無積水， 不允許帶水回填， 不得回填積泥、 有機物， 回填土中不應含有石塊、 磚頭、凍土塊及其他雜硬物件。
5 、溝槽回填，應從管線、檢查井等構築物兩側同時對稱回填，確保管線及構築物不產生位移，必要時 可采取限位措施。
不同部位，回填材料的要求及密實情況要求如右：
5 、管道與檢查井連接
1 、管道與檢查井的連接，宜采用柔性接口，也可采用承插管件連接；當要求不高時，也可直接砌進檢 查井壁中。
2 、 管道與檢查井的銜接， 為保證管材或管件與檢查井壁結合良好不漏水， 可采用中介層作法。 在管道 與檢查井相接部位的外表麵預先做好用聚氯乙烯粘接劑、粗砂做成的中階層，然後用水泥砂漿砌入檢查井 的井壁內，
3 、 管道與檢查井的銜接亦可采用預製混凝土外套環，加橡膠圈的結構形成。 如左圖所示。 混凝土外套 環應在管道安裝前預製好， 外套環的內徑應根據管材的外徑尺寸確定。 外套環的混凝土強度不低於 C15 級， 壁厚不小於 50mm ， 厚度不小於 240mm 。 先將管道插口部位套上膠圈， 並將管材此端插進混凝土外套環， 混凝土外套環與井壁間用水泥砂漿砌築。
6 、管道裝卸和存放
U-PVC 雙壁波紋管具有足夠的強度，但野蠻裝卸仍可能損壞管材，管材不能從高處扔下或在粗 糙的表麵上拖拉。一般使用溫度 -5 ℃～ 80 ℃，在低溫條件下，裝卸要特別小心。

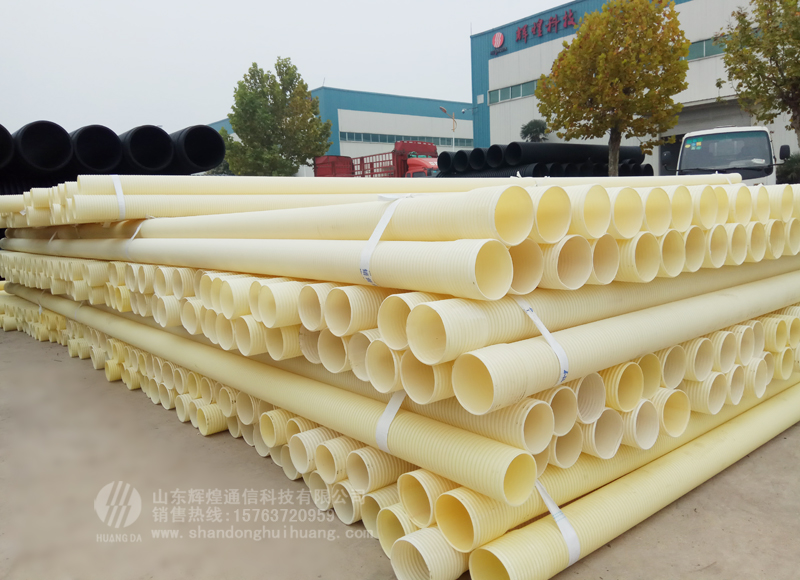

為防止承口變形，堆放管材建議底層用大於 5mm 厚的木板支撐，每層管材的承口放向應相反，並讓 承口突出，推放高度一般不得超過 2m 。不得露天暴曬，室外堆放一般不超過三到六個月。
