近年來，以石油為原料的聚乙烯價（jià）格連（lián）年上漲（zhǎng），使得 PE 管道成本不（bú）斷上漲。 不但提高了廠家的製造成本，也使得國家各項工程的造價不斷提高。鋼絲網骨架塑料（ 聚乙烯）複合管可比普（pǔ）通 PE管道（dào）節約 24% 的 PE 原料，在此基礎上還增強了管道的抗（kàng）壓等級（jí），克服了普通的（de）給水管材存在（zài）的不足 :需要承受較大壓力（lì）和比較惡（è）劣（liè）的環境 , 就（jiù）不能使用普通的聚乙烯管道係統。（ 最大壓力 1.6MPa ）較大直徑聚乙烯壓力管壓力受限。
早期研發（fā）的加入金屬骨架的某些增強複合（hé）管所（suǒ）得到的效（xiào）果不很顯著，存在鋼塑結合較差，塑料和鋼骨架交界處內有（yǒu）大量（liàng）應（yīng）力集中點等缺點。
因此，鋼絲網骨架（jià）塑料（ 聚乙烯）複合管用作城市給水用大口徑、高工壓的管網管材，市場前景廣闊。 下麵就這種新型管材的生產及質（zhì）量控製，結合生產實際作簡要介（jiè）紹：
1 生產過程控製
鋼絲網骨（gǔ）架（jià）塑料（ 聚乙烯） 複合管是（shì）采用高強度鍍銅鋼絲左右螺旋纏繞（rào）成型的網（wǎng）狀（zhuàng）骨（gǔ）架為增強體， 以高密度聚乙烯為基（jī）體，並用高性能的粘結樹脂層（céng）將鋼絲網骨架與內外層（céng）高（gāo）密度聚乙烯緊密（mì）地連接（jiē）在一起。 該粘接樹脂是（shì）一種高性能連接材料，與聚乙烯（ PE ）在加熱條件下能完全融為一體。 同時，其極性鍵（jiàn）與鋼材有極強的連接性能。 由於粘（zhān）結樹脂的使用（yòng），成功地解決了（le）鋼材與（yǔ）聚乙烯（ PE ）間無連接因子的問題，具有更優良的複（fù）合效果。 特有粘接層提高內外壁聚乙烯與鋼絲增強層（céng）的複合性能，具有很高的隔氧、阻水作用，防（fáng）止（zhǐ）滲水腐（fǔ）蝕鋼絲網增（zēng）強層，同（tóng）時確保複合管材鋼絲纏（chán）繞緊密、均勻，管材（cái）內應力不集中等特點。 產品的生產主要包括以下兩個過程：
1.1 鍍銅鋼絲塗敷分絲

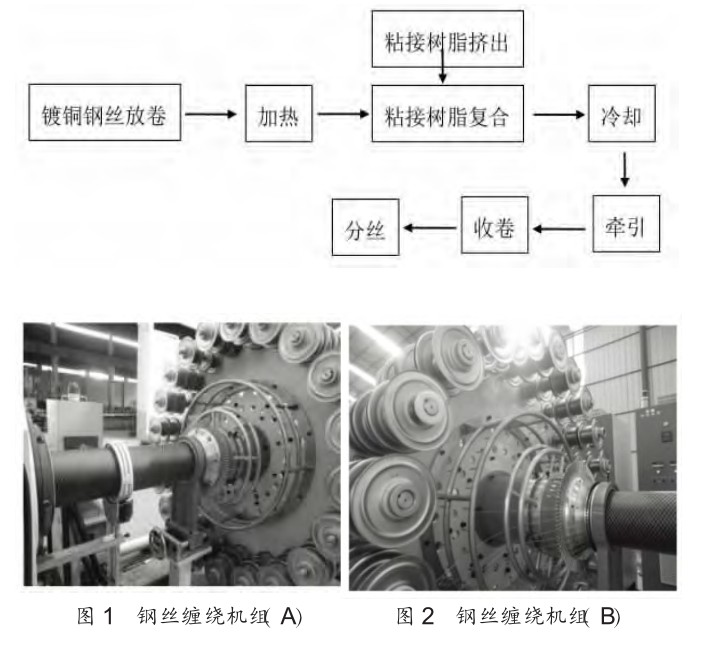

鍍銅鋼絲塗敷分絲工藝流程如下：
鍍銅鋼絲塗敷過（guò）程重點控製：
1 ） 高頻加熱與保溫烘筒溫度、調整好（hǎo）口模（mó）間隙，使粘接樹脂（zhī）緊密均勻塗敷在鋼絲表麵，保證粘接強度。
2 ）控製擠出機擠出速度與牽引機速度的匹配，保證塗層厚度穩定。
1.2 管（guǎn）材擠出複合過程

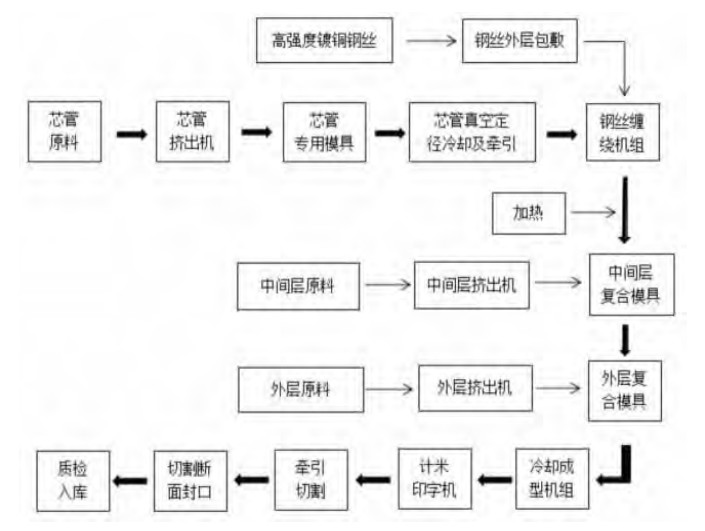

管材擠出複（fù）合工藝流程如下：
1.3 管材（cái）擠出複合過程重點控製
1 ）調整芯管口模芯棒間隙，控製芯管壁厚偏差；調整芯管真空噴淋水箱（xiāng）的（de）真空大小與冷卻噴（pēn）淋，控製（zhì）芯管外徑公差。

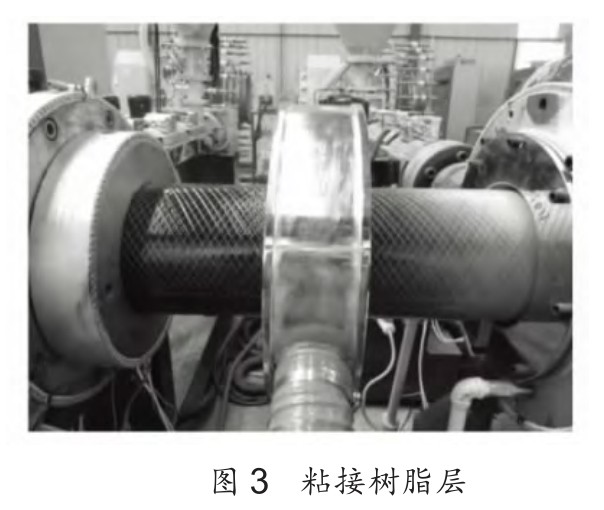

2 ）調整鋼（gāng）絲張力與纏繞（rào）角度，確保芯（xīn）管外表麵的鋼絲網骨架孔網（wǎng）均勻；調整高頻加熱溫度，確保塗敷鋼絲與芯（xīn）管、塗敷鋼絲之間的粘接強度。
3 ）調整烘箱功率，確保芯（xīn）管與鋼絲網骨架複合體（tǐ）進（jìn）入膠模的外表溫度（ 生產線可加裝紅外線測溫探頭，對其溫度（dù）實施在線連續監控），是鋼塑複合（hé）管材生產工藝關鍵控製點之一。

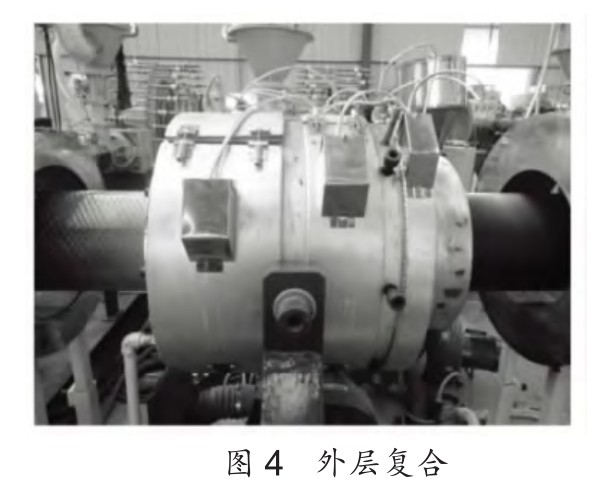

4 ）調整外層包覆模具真空度，使管材外層 PE 與中間（jiān）層之間無空氣存在，確保管（guǎn）材複合質量無任（rèn）何內在缺陷（xiàn）。
5 ）控製各擠出機擠（jǐ）出速度（dù）與芯管牽引（yǐn）機、複合管牽引機速度的匹（pǐ）配，保證成品管材（cái）壁厚（hòu）均勻穩定。 調整複合管真（zhēn）空噴淋水箱的真空大小與冷卻噴淋，控製成品管材外徑公差。
2 產品質量控製
產品質量（liàng）控製主要包括以下幾個方麵：
2.1 原料質量（liàng）
1 ）聚乙烯（ PE ）材料
該產品的芯管、外層均采用聚乙（yǐ）烯（ PE ）材料生產。 材料的熔體流動性、 拉伸強度等指標直接（jiē）影響管材的加工性（xìng）能和使用性能。 為了確保管材質量（liàng）及（jí）使用壽命，原材料應達到相關指標要（yào）求（qiú），

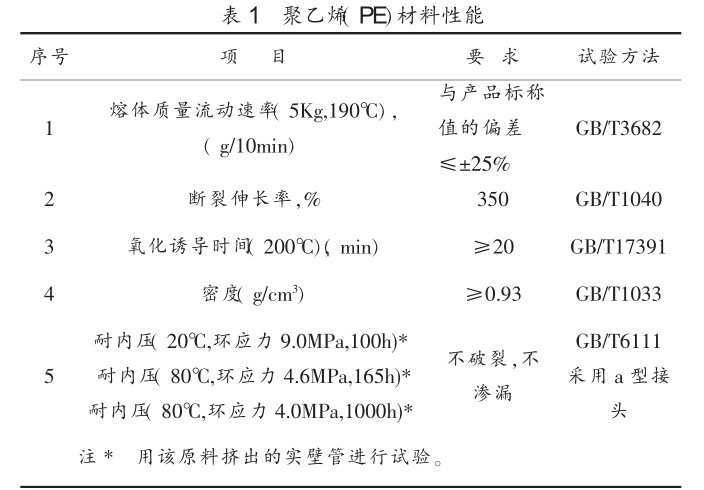

具體要求見表 1 。
2 ）粘接樹脂

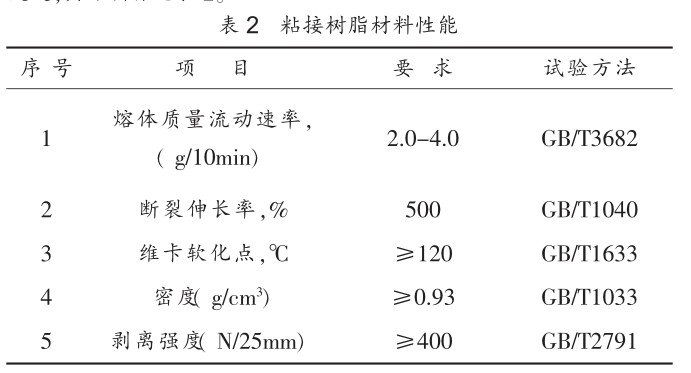

粘接樹脂是一種高性能粘接材料，屬於聚乙烯（ PE ）改（gǎi）性而成，與聚（jù）乙烯（ PE ）在加熱條件下能熔融（róng）為一體，其極性鍵與鋼有極強的粘接性（xìng）能。 正是（shì）由（yóu）於鋼 -PE 界麵問題的解決，使得用鋼來增強 PE 這種增強方式得到了發展和進步（bù）。 因此，粘接樹脂是鋼塑複合管材質量的關鍵，具（jù）體指標見表 2
2.2 成品質量控製

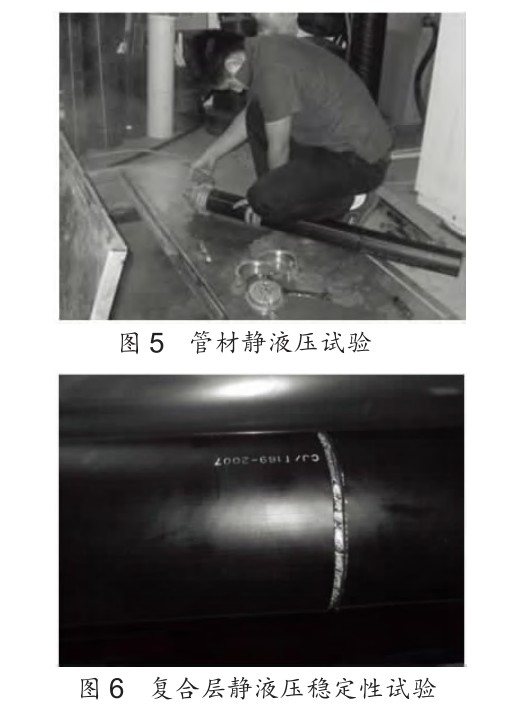

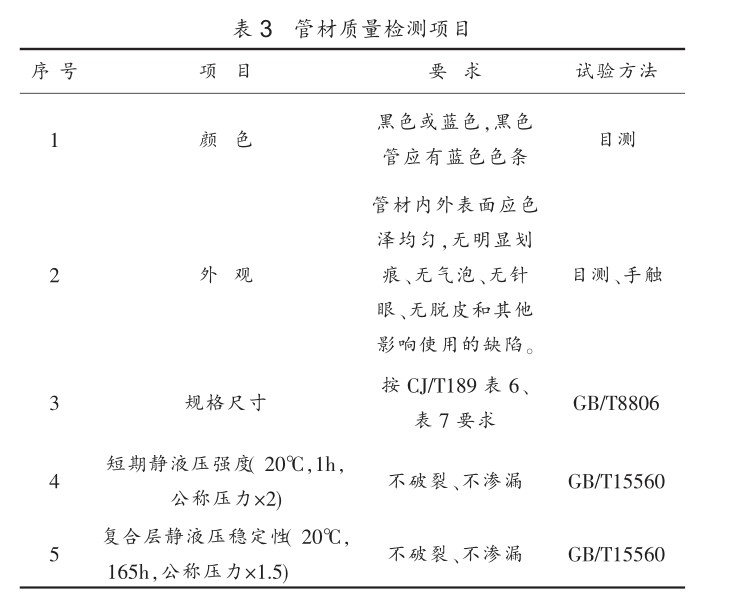

成品質量控製是至關重要的一環，生產現場主要依據標準。 除了對管材的顏色外觀、壁厚、公稱外徑等指標進行管控外，還要對管材（cái）的物理力學性能（néng）指標通過現場抽（chōu）樣檢測進行管控，詳見表 3 。 對（duì）不符合標準要求的（de）產品立即判為不合（hé）格品（pǐn），並進行分區堆（duī）放，做好標識。
在“ 以塑代鋼”的曆史潮流中，鋼絲網骨架塑料（ 聚乙烯）複合管的應用領域將隨（suí）聚乙烯管（guǎn）材（cái）的（de）發展進一步擴大（dà），隻（zhī）有嚴格把控產品生產質量關，才能形成“ 以塑代鋼（gāng）”產品的（de）主導地位。
