1 牽引管法施工原理
牽引管法也稱水平導向鑽進法 ．適 用於地 麵有障礙物 、地下有管 線不宜開挖等情 況 。其施工原理是 ：依據設計 圖紙 和地勘報告 。計算 符合設計要求並能滿足設備運行的鑽孔軸線 ，必要 時也 可在管線軸線上設置工作坑 。用裝有特製鑽頭的鑽杆直接從地麵或從工作坑鑽入 。地麵儀器接收安裝在鑽頭 內的傳感器探尋到的信息，通過操作平台上的儀器控製鑽頭按 照預先指定 的方 向繞過地下 障礙物直達目的地 ，然後卸下特製鑽頭換上 回程擴孔鑽頭 ，使其能在回拖鑽杆 的同時將鑽孔擴大至設計直徑 ．並將鋪設 的管線 回拖至鑽孔入 口處完成整 個管道 的鋪設工作 。
2 施工過程
1)準備工作 。準備階段工作非常重要 ，必須高度重視。如準備不充分 ，很容易埋下質量和安全隱患。因此 ，施工前一定要摸清施工範圍內是否有 電纜 、煤氣及熱力管道等市政管線 ．減少施工過程 中質量和安全事故的發生 ，確保施工順利進行。
2)管線軸線放樣。根據設計圖紙 ，對擬施工管道進行軸線放樣 ，並根據地勘報告 ，確定一次牽引管道長度．並計算牽引法施工中的兩個重要軌跡參數——導 向段 (或稱曲線段 )距 離和鑽杆入射角 Ot。參 照《水平定 向鑽進管線鋪設工程技術規範 (試行)》及類似工程施工經驗和經驗公式 。本段牽引管軌跡參數計算如下 ：
(1)導向段距離 ：
= ×(2JR ) 5=9．96 m ，本段工程導向段取 10 m 。式中 ：h 為管道埋深 ，本段地麵平均標高 51．5 m ，管道埋深 4 m ；R 為導 向段 曲率半徑 ，取決於鑽杆的彎曲強度 ．經驗數據不小於 1 200 d。
(2)鑽杆入射角 0【：Ol=0．5tg- { ×(2R — ]~5／h}=34。通過對施工過程的觀察 和施工質量 的檢查 ，上述參數基本能滿足施工要求 。
3)導 向孔。導向孔施工質量的好壞直接影響到管線的質量 ，必須對其質量嚴格控製。導向孔采用特製的楔形鑽頭進行鑽進 ，鑽進過程 中向孔 內不間斷地注入預先配製的泥漿 (膨潤土或黏土和水根據地層情況配製 ，泥漿具有護壁 、潤滑等作用)，鑽壓通過操作平台上的液壓係統在鑽杆尾部施加。
4 )擴孔。導向孔施工完畢後 ，將鑽頭卸下 ，根據地質地層情況 ，換上 比導向孑L直徑大 1．2—1．5 倍擴孔鑽頭 ，然後將鑽頭旋轉回拖 ，達到擴孔的 目的。若一次擴孔未達到設計要求 ，可重複上述過程。
5)回拖 PE 管 。鑽孔完成後 ，將預先熔接好的 PE管材製作成需要的長度 ，將管道 的一端與鑽頭相連 ，將其拖人施工完畢的孔洞中，啟動設備對管道進行回拖 ，直至孔洞的起始位置 ，即完成了埋管工序 。
6)閉水試驗。管道施工完畢後按照規範要求進行閉水試驗 ，檢查管道的密閉性 ，對閉水試驗合格的管道進行外部注漿填充。
7)施工設備 。本工程采用配有導向控製儀的國產 D D W 一350 型鑽機 ，輔助設備有泥漿攪拌機和注漿泵 ．可快速製備和注入鑽進過程中所需 的各種比重泥漿。該套設備具有運行穩定 、施工質量可靠 、施工速度快 、造價低廉 、占用場地少 、噪聲小等優點。
3 施工過程 中常見 問題的預防與處理
3．1 軌跡設 計軌跡設計是牽引管法施工過程 中必須重點控製的工序 ，合理設計軌跡對保證施工質量 、降低難度 、加快進度和提高工程效益起著決定性的作用 。如果為了縮短鑽進距離 和降低施工難度 ，可 以均將導向段 、出土段設計為曲線段 ，但實際情況不允許將導 向
段或者出土段做成曲線段 ．可以在導向段起始處做一深度與擬鋪設管道底部標高相 當的工作坑 ，將設備置於坑 內直接水平牽引管道。這種方式雖然解決了上述問題 ，但帶來的問題是設備需要起 吊在坑內作業 ，地下水位高時還需要降排地下水 ，需要特別注意的是如果地層地質情況較差 。工作坑要進行邊坡支護處理 ，以保證施工過程 中人員和設備的安全。
3．2 減少回拖管線阻力回拖管線過程中阻力來 自三個方麵 ：
1) 管道在孔 內的摩擦力 ；
2)PE 管為軟管 ，在 回拖過程 中尤其在導向孔段管道易產生彈性變形 ．對孔壁產生一個附加的阻力 ；
3)回拖過程 中堆積在管道端部泥渣產生的阻力 ，而且這種阻力隨著 回拖管道長度的增大而增加 。
為解決這個問題 ，可采取如下措施 ：
1)用一個 比鋪設管道直徑略小 的排渣管將孔內的沉渣清理一遍 ，可以降低 回拖阻力 ；
2)~11果在黏土地層鑽孔 ，孔 內泥漿比重必然會很大，回拖阻力也就大，此時可采用開 口托管 。降低 回拖阻力 。鋪設完畢再用水衝洗管道。
3．3 鑽孔時出現卡鑽現象
卡鑽是施工中比較常見的孑L內事故 ．孔壁泥皮過厚 、孔內泥漿 比重過大 、地層地質情況突變等因素都可以導致卡鑽事故的發生。
此類事故多 以預防為主 ，主要措施有 ：
1)保持泥漿性能 良好 、均勻 、穩定 ，孔壁泥皮要薄而致密 ；
2 )必要時加入潤滑劑 ，提高泥漿和泥皮 的潤滑性 ，降低摩擦係數 ；
3) 控製泥漿 比重 ，清除泥漿中如沙等有害物質 ，依據類似工程施工經驗 ，泥漿含沙量不宜超過 0．5％。
3．4 鑽頭脫落和鑽杆折斷問題鑽頭脫落和鑽杆折斷是施工過程 中常見的孔 內事故 。多為孔內地質情況複雜 、回轉 阻力大以及人員操作不當等多種原 因引起 。出現如下情況可斷定鑽頭脫落和鑽杆折斷 ：
1) 鑽進時扭力或 回拖力突然降低 ；
2)泵壓 明顯下降 ；
3 )探測儀器接收信號無明顯變化或信號消失。解決此類問題以預防為主，施工作業時則可減少此類事故的發生 ，可采取的預防措施有 ：
1)孔內泥漿 比重要根據地質情況及時調整 ，避免 比重過大 ，減少鑽進阻力 ；
2)鑽杆加杆時及時檢查鑽具磨損彎曲情況 ，出現問題及時更換 ；
3 )施工時要掌握操作要領 ，鑽進及擴孔時扭力或回拖力要保持適 中，隨著鑽孔深度及地層變化及時調整 ；
4 ) 鑽具和其後部 的鑽杆宜采用剛性連接方式 ，以便鑽具損壞後能順利退 出孑L外。
本項目至工程結束時 ，未發生一起卡鑽 、鑽頭脫落和鑽杆折斷等施工事故 ，看似有些“運氣”，但 總結得之 ，施工前的縝密準備和施工過程 中的精心管理以及采取的“預防為主 ，控防結合 ”的控製措施起到了非常重要的作用 。如在施工區域內鑽進 、回拖時對有可 能產 生類似情況 的地 層預先采取控製進 尺速度 、加強觀察泵壓變化 、記錄分析施工數據 、根據泥漿 比重及泥漿中攜帶出孔的沉渣判斷地質變化情況並主動調整泥漿性能等技術措施 ；為有效避免 因人員操作不當造成上述施工事故 。采取崗前培訓 、班前設備狀況檢查及建立交接班管理製度等組織管理措施都為降低事故發生起到了關鍵性的作用 。
4 結語
本文是根據該工程施工過程中取得的施工經驗完成的 ，因項 目工期 緊 ，時間倉促 ，沒有對具體地層適合何種配 比的泥漿 比重以及對施工質量和施工安全 比較有利 、何種地層該用何種鑽壓、何種轉速對鑽進或 回拖管道 比較有利 等進行詳細的分析研究 ，略顯不足 ，需在 以後工作中不斷的完善 ，以便更好地發揮該技術在城市管網建設中的優越性。

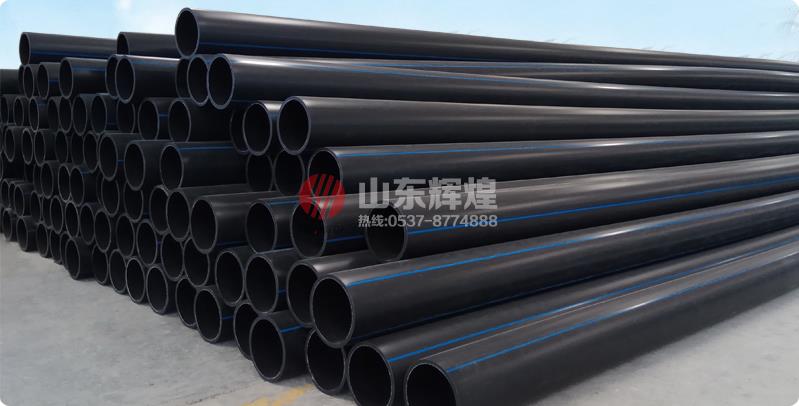

牽引管pe拉管產品推薦
